【初心者向け】誰でも簡単！Jwcadで線を引く方法

こんにちは！Jwcad先生です。

今回は、Jw_cadの線の引き方を解説します。

この記事は下記のような人におすすめ！

・Jw_cadの初期設定が終わっている人

・Jw_cadのはじめに覚える機能を理解している人

・Jw_cadをこれから始める方

初期設定とはじめに覚える機能はこちらから！

初心者の方でも簡単に線を引けるので、ぜひ一緒に線を引いていきましょう！

線を引こう！

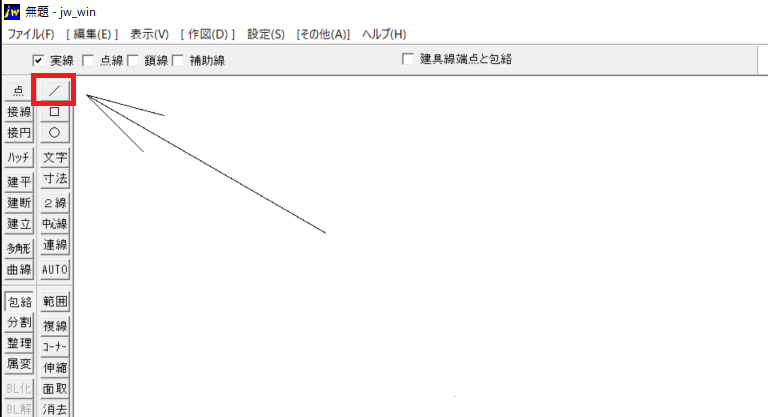

左上にある「/」のマークをクリックします。

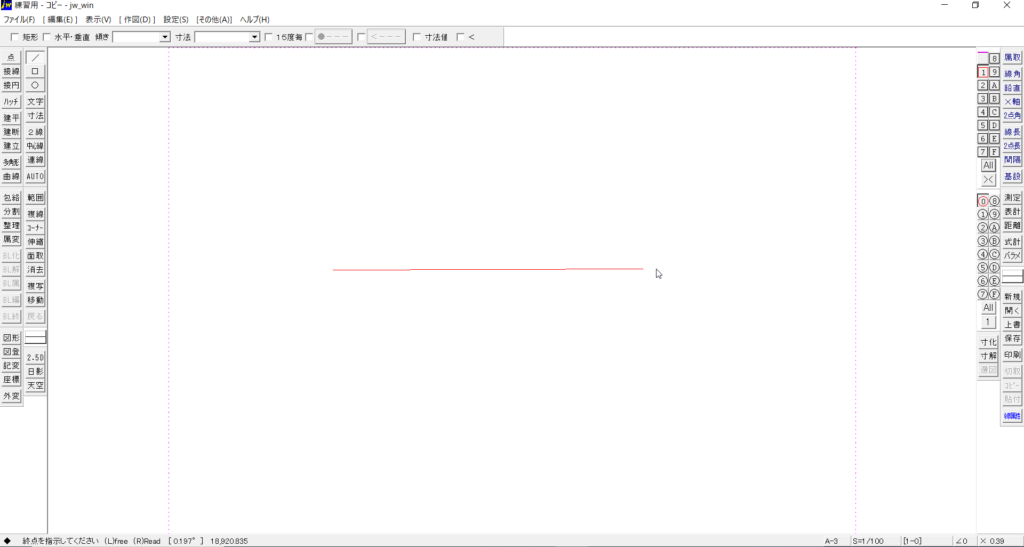

画面上で左クリックをすると赤い仮の線がでてきます。

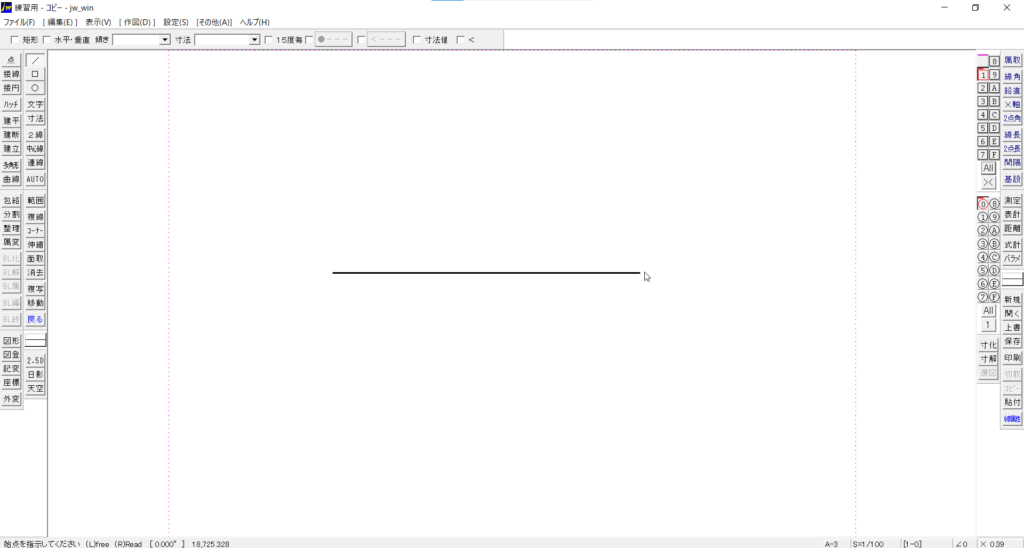

もう一度左クリックをすると、赤線と同じ位置に線を引くことができます。

(赤線から黒(その他の色)へ変わります。)

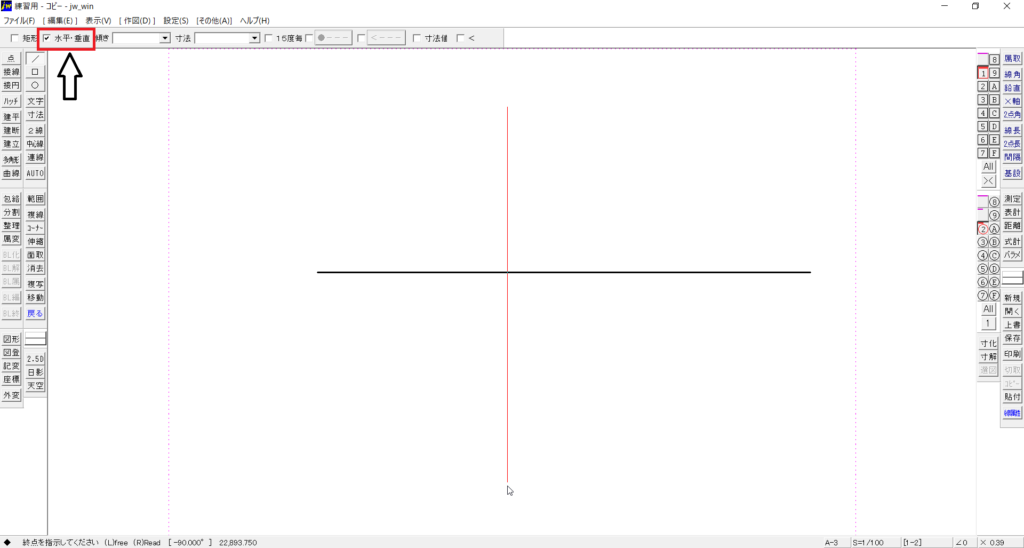

コントロールバーの【水平・垂直】にチェックを入れると、水平・垂直のみの方向の線を引くことが出来ます。

(※15度毎のチェックは外してください。チェックが入っていると15度毎が優先されます。)

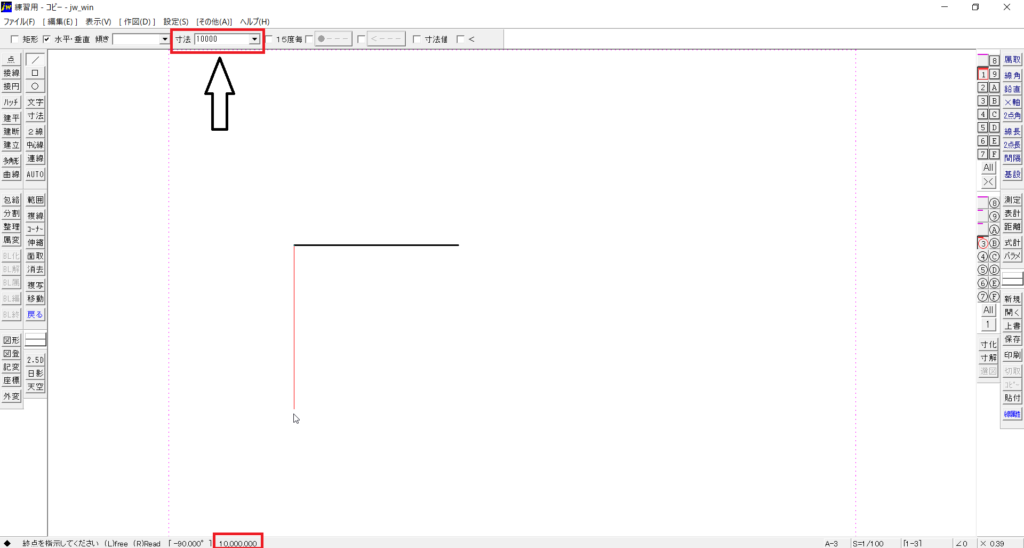

コントロールバーの【寸法】に数値を入れます。(Ｊｗｗは基本ｍｍ単位なので1ｍは1000ｍｍになります)

入力した数値の長さで線が引けるようになります。

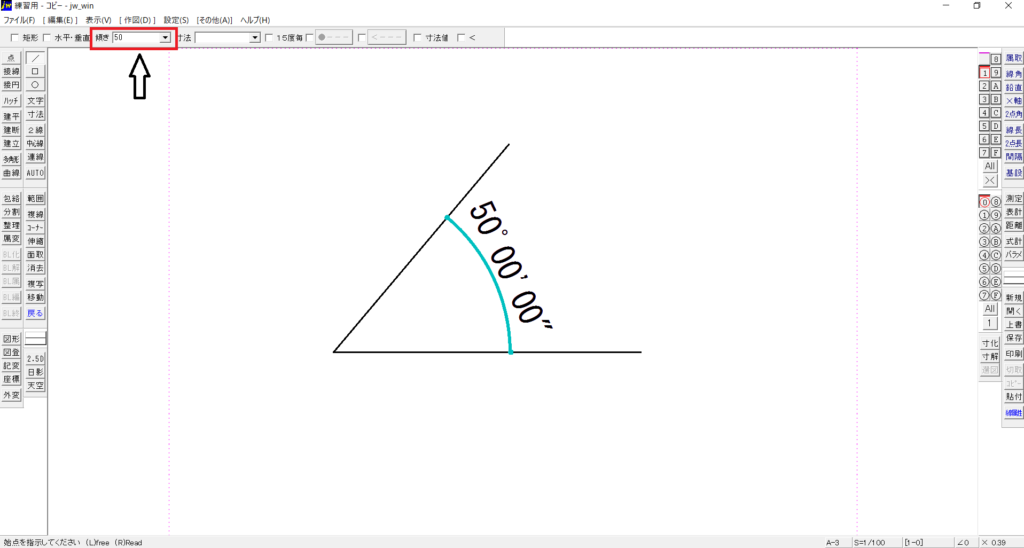

コントロールバーの【傾き】に数値を入れます。

入力した数値の角度で線が引けるようになります。(※わかりやすいよに角度寸法を入れています)

(※15度毎のチェックは外してください。)

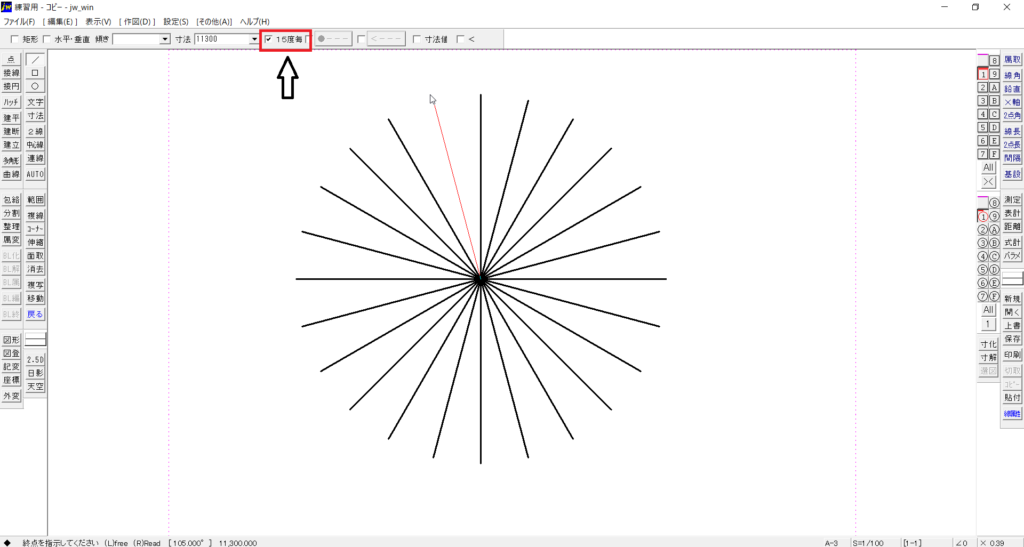

コントロールバーの【15度毎】にチェックをを入れます。

0、15、30、、、165、180

180、-165、-150、、、-15、0　までの角度の線を引くことが出来ます。

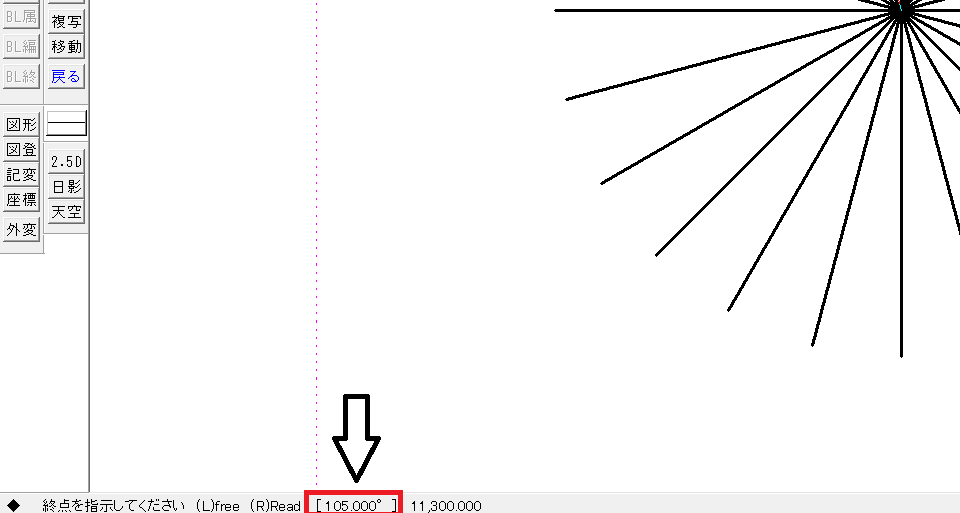

左下に引いた線の角度が表示されます。

まとめ

今回は、Jwcad初心者向けの線の引き方を解説しました。

この機能を覚えてぜひ図面を書き始めてください！
