今回は、印刷すると文字が表示されない原因と対処法について解説します。
Jw_cadで文字が表示されない原因のほとんどは、
- フォント設定の問題
- 他PCで作成された図面
- 文字サイズが小さすぎる
- レイヤが非表示
- DXF取り込み時の不具合
のどれかです。ひとつひとつ改善していきましょう。
よくある症状
- 文字が全く表示されない
- 一部の文字だけ消える
- 「？」や□になる（文字化け）(文字化けの場合は再度手入力で入力します。)
- 印刷すると文字が出ない
他人の図面で特に多いトラブルです。
原因①｜フォントが入っていない
これが一番多い原因です。
- 別のPCで作成された図面
- 特殊フォント使用
自分のPCにフォントがないと表示されません。
対象方法
・別のフォントに変更
・一般フォント（MSゴシックなど）にする

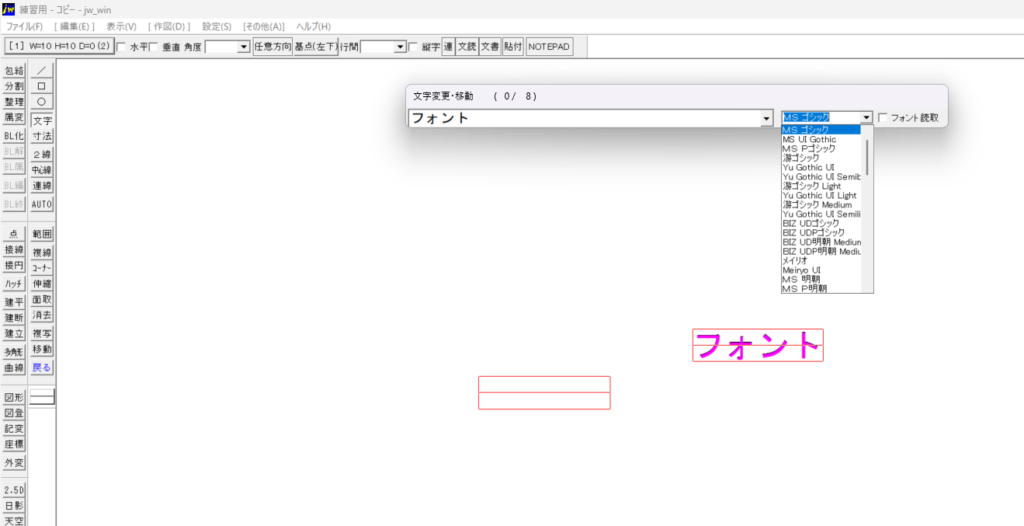

文字入力欄横のフォントをプルダウンより変更できます。
原因②｜文字サイズが小さすぎる
実は表示されているけど見えないパターン。
・拡大してみる
・文字を選択してサイズ確認
対処方法
・文字サイズを大きくする

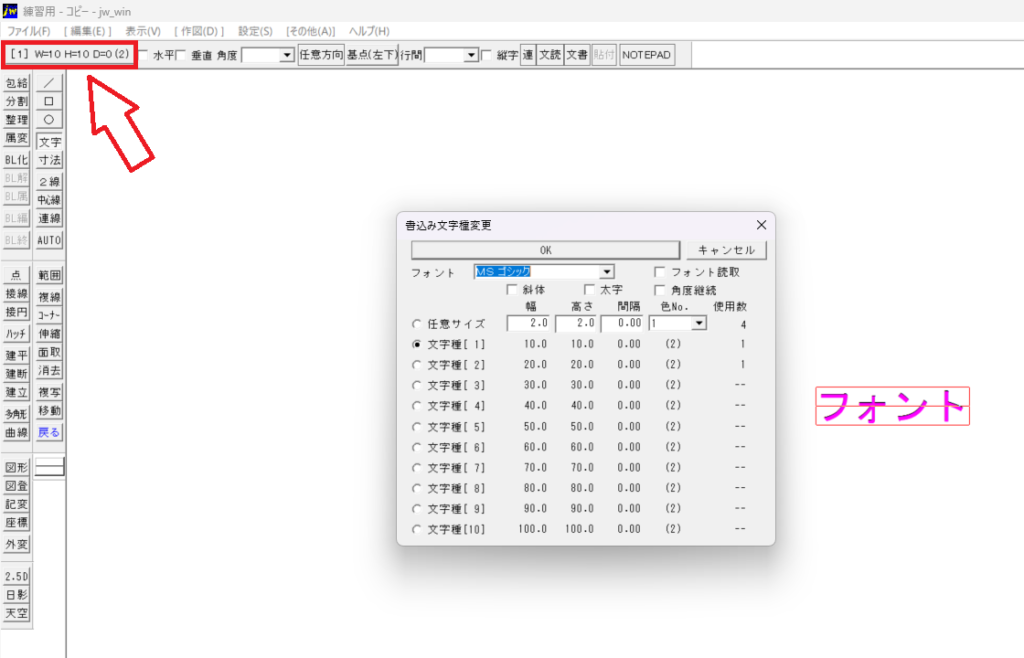

文字サイズを変更したい文字を選択し、左上の□をクリックし好きな文字種に変更します。
原因③｜レイヤーが非表示
文字があるレイヤーが
【非表示になっている】可能性があります。
対処方法
・レイヤー表示ONにする
・現在のレイヤー確認
原因④｜DXF取り込みの影響
他のCADデータを読み取りする際によく発生。
- フォント変換ミス
- 文字属性の違い
対処方法
・一度文字を打ち直す
・フォントを変更する
原因⑤｜印刷時だけ文字が出ない
画面では見えるのに印刷されない場合。
- 線色が薄い
- 印刷設定の問題
対処方法
・線色を濃い色に変更する
・印刷濃度を変更する

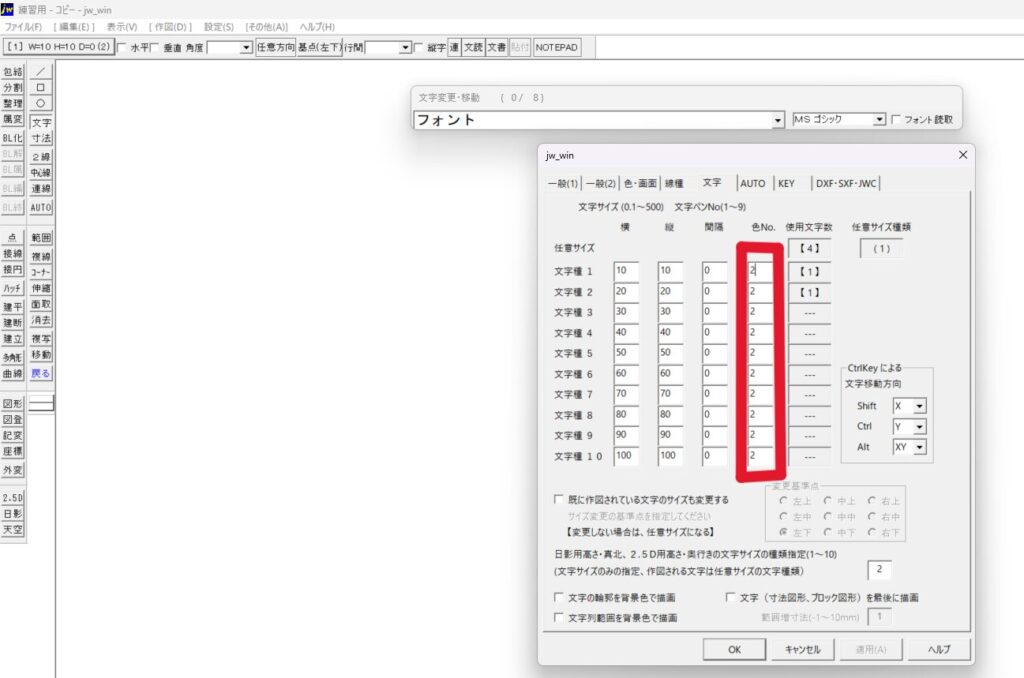

設定→基本設定→文字を選択
色No.の数字を好きな色(線属性と連動しています)に変更する。
よくある質問
Q. 「？」になるのはなぜ？
→ フォントが対応していない。
Q. 他人の図面だけ表示されない
→ フォント or DXF問題。
Q. 印刷だけ出ない
→ 印刷設定の問題。
まとめ
文字が表示されない原因は
- フォント設定の問題
- 他PCで作成された図面
- 文字サイズが小さすぎる
- レイヤが非表示
- DXF取り込み時の不具合
を今一度確認してみてください。
慌てず1つずつ解決法を試してみてください。
少しでも、この記事を読んでいただけた方の力になれば幸いです。
最後まで読んでいただきありがとうございました！
